Шкафы кабельные СК, СКБ

Шкафы кабельные СК, СКБ (сборки) предназначены для приема и распределения электроэнергии трехфазного переменного тока напряжением 380 В частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящих линий от перегрузок и токов короткого замыканий.

Область применения

Шкафы рекомендуются для применения:

• при реконструкции сетей для увеличения числа фидеров путем «врезки» в существующий кабель,
• для увеличения числа отходящих линий с подключением к фидеру ближнего ТП.

Технические характеристики

• В шкафах СК устанавливаются предохранители, в шкафах СКБ — блоки «рубильникпредохранитель».
• Шкафы СКБ и СК должны монтироваться на кирпичном или другом фундаменте (подставке) высотой 150…300 мм и крепиться к фундаменту и стене здания. Установка без крепления к стене не рекомендуется.
• Перечень шкафов, их основные характеристики и максимальные сечения подключаемых кабелей приведены ниже.
• Климатическое исполнение У1 по ГОСТ 15150.
• Степень защиты сборок (кроме дна) — IP 54 по ГОСТ 14254.
• Сборки соответствуют ТУ У 31.2-01412785-015:2008.
• Пример записи при заказе и в документации другой продукции шкафа кабельного СК-5 на две группы предохранителей на ток 400 А и три группы на ток 250А:

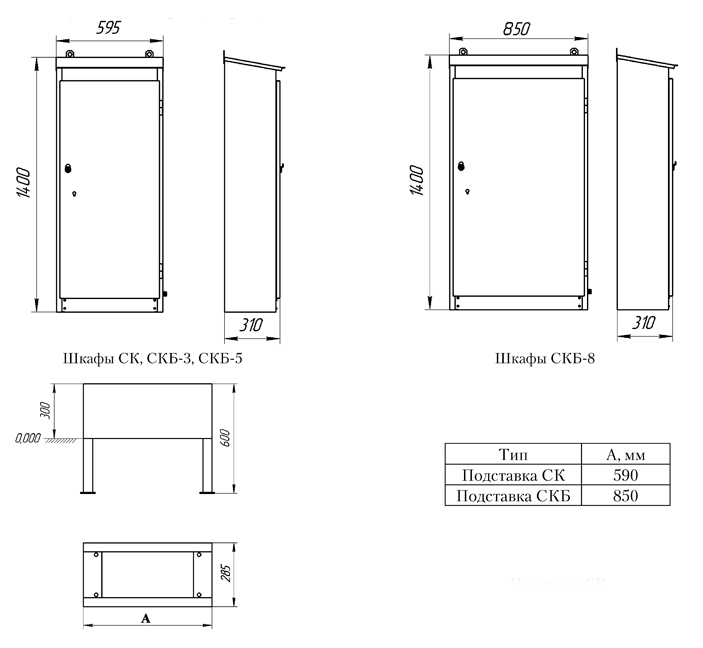

Рис. 1. Размеры кабельных шкафов

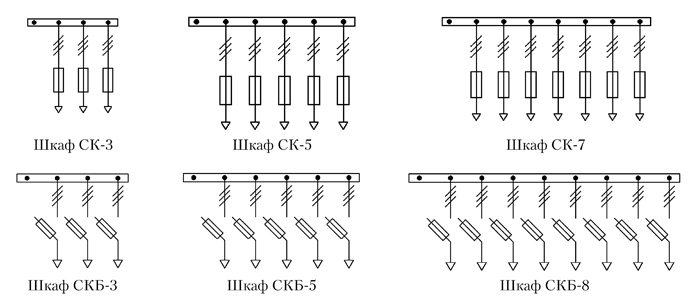

Рис. 2. Схемы электрические принципиальные шкафов
