Реле ТДСЭ 403 541.001-М-2

Реле ТДСЭ 403 541.001-М-2 входит в состав блока коммутации БКО-1М.

Устройство и принцип действия

Электронное реле предназначено для установки на DIN-рейку. К электронному реле могут подключаться от одного до трех датчиков.

• В исполнении 1 - коммутационное реле срабатывает от одного из трех исполнительных устройств. Светодиоды, установленные на реле, позволяют определить от какого датчика произошло срабатывание блока.
• В исполнении 2 - каждое из трёх коммутационных реле срабатывает от исполнительного устройства в своём канале независимо от других каналов. Светодиоды, установленные на реле, позволяют определить в каком из каналов произошло срабатывание датчика.
• В исполнении 3 - каждое из трёх коммутационных реле срабатывает от исполнительного устройства в своём канале независимо от других каналов. Также срабатывает дополнительное реле от любого из трех исполнительных устройств. Светодиоды, установленные на реле позволяют определить в каком канале произошло срабатывание датчика.

Преобразователь постоянного напряжения 220 В - 24 В постоянного напряжения используется для питания цепей электронного реле ТДСЭ 403 541.001-М-2.

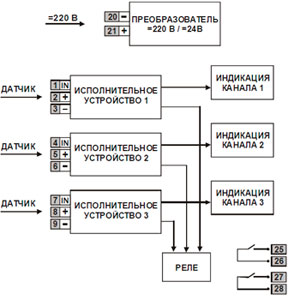

Рис.1 - Блок-схема электронного реле (исполнение 1)

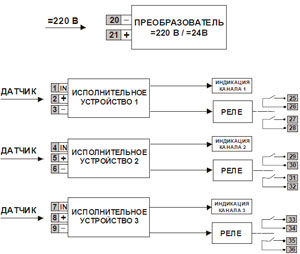

Рис.2. - Блок-схема электронного реле (исполнение 2)

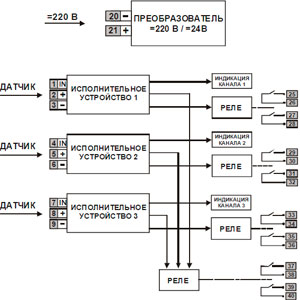

Рис.3. - Блок-схема электронного реле (исполнение 3)
