Пакетный переключатель ПКП Е9 16А/2.863
Пакетный переключатель ПКП Е9 16А/2.863предназначен для ручной коммутации нагрузки в соответствии с алгоритмом.
Конструкция
Переключатели представляют собой секционированные кулачковые механизмы расположены на одной оси.
Мостик контакты, на базе которых выполнены токовые переключатели, осуществляют надежный двойной разрыв электрической цепи.

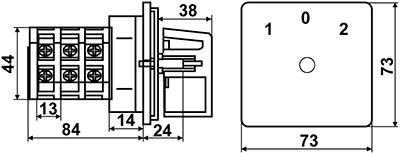

Рис.1. Габаритная схема переключателя ПКП Е9 16А/2.863
| Параметры | Значения |
| Номинальный ток, А | 16 |
| Номинальный ток отключения АС-3, А | 9 |
| Номинальный ток отключения АС-4, А | 1,5 |
| Соответствие стандартам | ДСТУ IEC 60947-3 |
| Номинальное рабочее напряжение Ue, В | AC400 |
| Категория применения | AC-3, AC-4, AC-23A, AC-15 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Износостойкость электрическая, циклов | 200000 |
| Износостойкость механическая, циклов | 600000 |
| Масса, кг | 0.182 |
| Схема коммутации | Схема коммутации 2.863 (выбор фазы) |
Структура условного обозначение
Переключатели маркируются так - ПКП Е9-YY/W.ZZZ, где:
- ПКП Е9 - серия переключателей
- YY - номинальный ток
- W - количество контактных блоков
- ZZZ - тип коммутационной схемы
