Блок защиты ММТЗ
Блок защиты ММТЗ предназначен для защиты трехфазных сетей с изолированной нетралью от токов короткого замыкания.
Исполнение
Блок токовой защиты ММТЗ состоит из пластмассового корпуса и основания, на котором крепится вилка соединителя и печатная плата с элементами. На основании имеется ключ для бесошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.
Электрическая схема блока состоит из источника питания, трех идентичных каналов фильтрации входных сигналов от датчиков тока, микроконтроллера, исполнительного выходного реле и выходного оптосимистора. В бсхема блока предусмотрен режим проверки максимальной токовой защиты посредством тумблера, а также деблокирование выходного рееле, оптосимистора и сигнализации с помощью внешней кнопки через оптрон.
На блоке имеются два регулятора велечины уставок тока для II и III каналов. Регуляторы снабжены шкалой уставок тока.
Питание блока осуществляется переменным напряжением 15 В, которое выпрамляется мостом и стабилизируется до уровня 5 В.

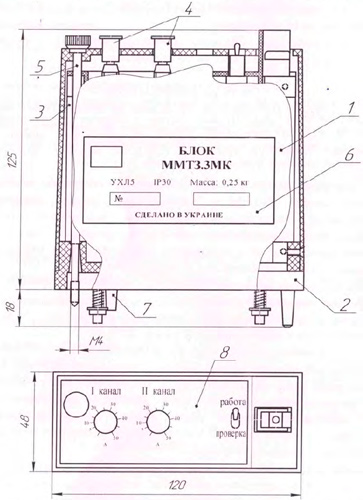

Рис.1. Схема блока ММТЗ, где:
1 - кожух, 2 - основание, 3 - плата, 4 - регулятор установок, 5 - винт, 6,8 - таблички, 7 - ключ
| Номинальное напряжение питания блока, В | 15 |
| Диапазон изменения рабочего напряжения, от номинального | от 85% до 110% |
| Количество контролируемых каналов (присоединений нагрузки) | 3 |
| Собственное время срабатывания не более, мс | 40 |
| Уставки срабатывания блока: | |
| 1-й канал, А | 50 |
| 2-й и 3-й каналы, А | 0-50 |
| Потребляемая мощность, Вт, не более | 2 |
| Габариты, мм | |
| блока ММТЗ | 125x120x48 |
| трансформаторов тока | 118x54x35 |
| Масса, кг, не более | |
| блока ММТЗ | 0,4 |
| комплекта трансформаторов тока | 0,4 |
